(1)板式家具32mm系統
32mm系統”是以32mm為模數,有標準“接口”的家具設計與制造體系。這個制造體系以標準化零部件為基本單元,可以組裝成采用膠接的固定式家具,或采用各類現代五金件和插入榫連接的拆裝式家具。“32mm系統”要求連接件的安裝孔間距為32mm的整數倍,即應使其“接口”都處在32mm方格網的交點上。至少應保證平面直角坐標中有一維方向滿足此要求,以保證實現模數化,并可用排鉆一次打岀。這樣可提高效率并確保打孔精度,同時,使得零部件和連接件的通用性更強。總體來說,32mm系統的應用主要是考慮家具設計和生產的模塊化、標準化、組合化、互通性
(2)鉆孔
板式家具的部件上需要加工各種連接件孔和圓棒榫孔。主要類型有四種:
①連接件孔:用于安裝和連接各類連接件
②圓榫孔:用來安裝圓棒榫,定位零部件
③鉸鏈孔:用于各類門鉸鏈的安裝
④導引孔:用于各類螺釘的定位以及便于自攻螺釘擰入。
32mm系統的孔眼要求孔徑大小一致,鉆頭的尺寸要**,避免出現鉆孔的直徑偏差較大的情況。鉆孔的深度也要一致,要求鉆頭高度一致,安裝**。因為數量大、對加工精度要求高,大批量生產時,通常采用多軸鉆床加工。多品種小批量生產也可以采用數控鉆孔中心來加工。
多軸鉆床又稱為“排鉆”,有單排多軸鉆和多排多孔鉆。每一排鉆由10~21個鉆頭組成,鉆頭中心間距固定為32mm。同一個電機提供動力,通過齒輪嚙合,一正一反轉動,多孔一次加工成型。

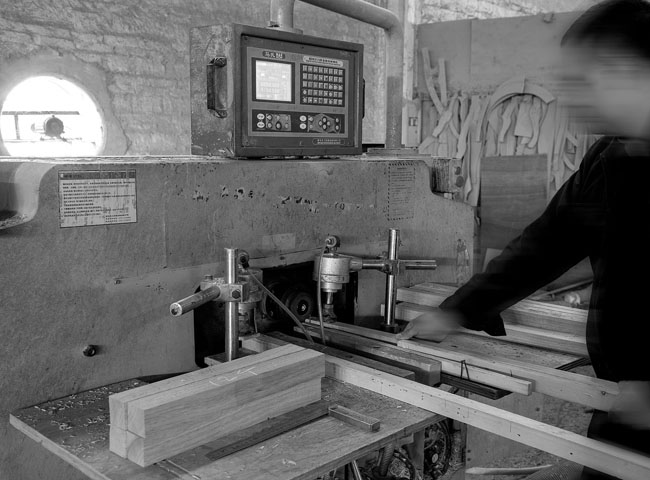

數控打孔中心即CNC鉆孔中心,是由程序控制加工所需各種動作,如刀具對工件,包括基礎部件、主軸部件、控制系統、伺服系統、自動換向的運動軌跡、位移量和速度等實現自動控制。
(3)開槽
開槽工序可以加工各類工件上的通槽、斷槽、線孔等多種槽口。板式家具上的慒口一般是用來安裝嵌板,如柜體的背板、抽屜的底板等;或者用來安裝各種五金配件,如移門等結構的軌道、各種線纜、裝飾條等。開槽主要使用鏤銑機。一些寬度較小的槽也可以使用鋸機來加工。
